这些DVI接口你都认识吗？

September 16, 2020

我们在工程施工中常常会接触到各种数据接口，其中DVI接口是视频处理等设备的常用接口，那么下面的这些DVI接口你都认识并了解他们的区别吗？

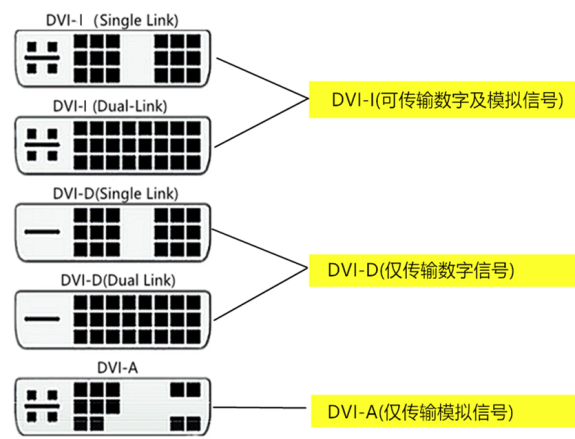

接头形式

DVI接头除包含DVI标准所规定的数字信号脚位之外也可包含传统模拟信号（VGA）的脚位，此设计是为了维持DVI的通用性以便不同形式的显示屏可以共享同一种连接线。随着实现功能的不同，DVI接头被分成三种类型：

DVI-D（Digital数字信号；single link或dual link）

DVI-A（Analog模拟信号）

DVI-I（Integrated混合式；数字及模拟信号皆可；single link或dual link）

此外，有实现出第二组DVI炼路的接头被称为DVI-DL（dual link），以强调传输能力。

规格

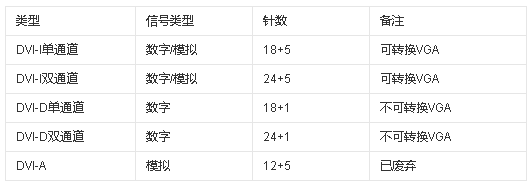

DVI接口有3种类型5种规格，端子接口尺寸为39.5mm×15.13mm。

3大类包括：DVI－Analog（DVI-A）接口，DVI-Digital（DVI-D）接口，DVI-Integrated（DVI-I）接口。

5种规格包括DVI-A(12+5)、单连接DVI-D（18+1）、双连接DVI-D（24+1）、单连接DVI-I（18+5）、双连接DVI-I（24+5）。

DVI－Analog（DVI-A）接口（12+5）只传输模拟信号，实质就是 VGA模拟传输接口规格。当要将模拟信号D-Sub接头连接在显卡的DVI－I插座时，必须使用转换接头。转换接头连接显卡的插头，就是DVI-A接口。早期的大屏幕专业CRT中也能看见这种插头。

DVI-Digital（DVI-D）接口（18+1和24+1）是纯数字的接口，只能传输数字信号，不兼容模拟信号。所以，DVI-D的插座有18个或24个数字插针的插孔+ 1个扁形插孔。

DVI-Integrated（DVI-I）接口（18+5和24+5）是兼容数字和模拟接口的，所以，DVI-I的插座就有18个或24个数字插针的插孔+5个模拟插针的插孔（就是旁边那个四针孔和一个十字花）。比DVI-D多出来的4根线用于兼容传统VGA模拟信号。基于这样的结构，DVI-I插座可以插DVI-I和DVI-D的插头，而DVI-D插座只能插DVI-D的插头。DVI-I兼容模拟接口并不意味着模拟信号的接口D-Sub插头可以直接连接在DVI-I插座上，它必须通过一个转换接头才能连接使用。一般采用这种接口的显卡都会带有相关的转换接头。考虑到兼容性问题，显卡一般会采用DVI-I接口，这样可以通过转换接头连接到普通的VGA接口。而带有两个DVI接口的显示器一般使用DVI-D类型。而带有一个DVI接口和一个VGA接口的显示器，DVI接口一般使用带有模拟信号的DVI-I接口。

DVI-I支持数字/模拟转换的接口类型，倘若显示器只有一种DVI接口，那就会搭配支持数字/模拟两种模式的DVI-I。假如显示器有DVI和VGA两种接口，则搭配DVI-D。

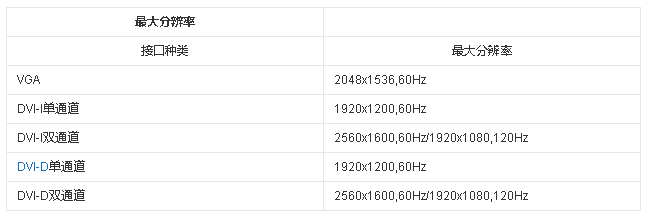

接口区别

误区

1、误区：DVI与HDMI两个接口的画质相差很大

现有情况下，相同分辨率，DVI与HDMI两个接口的画质无明显区别，但是随着HDMI接口的发展，比DVI接口能提供更多的功能。

2、误区：HDMI接口可以传输音频信号，DVI不能传输音频信号

DVI和HDMI接口传输的都是TMDS信号，TMDS其实只要4对线就可以了，其他引脚都是辅助的。区别在于DVI信号在编码时本来是没有包含音频的，HDMI信号是打包有音频在内的。而当厂商把音频信号和视频信号一起编码成TDMS格式时，DVI接口同样能传输音频信号。
