装配式飘带状螺旋造型LED屏技术特点
装配式飘带状螺旋造型LED屏技术运用BIM模型建造对螺旋状飘带造型的LED屏幕进行箱体分解和吊点定位，分割后的箱体模块和吊装模块通过场外预制加工，现场组合安装的方式，高效完成施工。本技术主要具备以下4项特点。本技术所述的LED屏幕除水平方向采用曲面凹凸造型外，纵向呈现螺旋上升趋势，整体造型酷似飘带，形成强烈视觉冲击。装配式飘带状螺旋造型LED屏的整体造型通过多块异形曲面箱体连接拼装组成，箱体模块的背面与侧面均设计了相互的连接装置。采用螺栓机械连接，安全稳固，通过BIM模型的精准定位和受力分析，在部分箱体上方设置吊装鼻，整体吊装在天花下方。LED屏箱体装置经过前期的分解在工厂预制加工，模块化生产，现场根据排版编号分段进行安装组合，更加高效、快捷。箱体模块设计散热孔、防尘网，有效降低箱体内部温度，同时防止外界灰尘从散热孔进入箱体内部。装配式飘带状螺旋造型LED屏技术原理

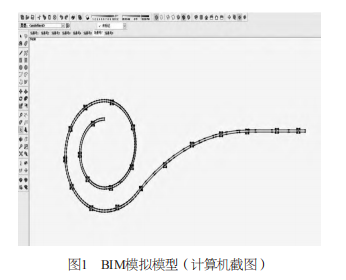

BIM技术运用于前期的模拟建模，对飘带造型的分解、排版、深化，过程中的数据传输，过程管控，吊装点位的精准定位，全程贯穿于施工中，为施工的高效、便捷提供了技术保障。（1）通过BIM建模软件根据现场实际情况进行虚拟建模，将整体的飘带状螺旋造型LED屏分解成若干个模块化箱体单元，单个箱体模块进行细部深化、出图，工厂预制加工。（2）现场对拼装完成后的箱体装置进行吊装，通过BIM模型模拟现场，确定飘带屏的最终吊装位置及对应箱体的吊装鼻安装位置，对整个飘带屏进行正投影，将箱体吊装点位投影在地面上，再利用水平仪将吊点投射至顶面天花，精确施工。
吊装单元包括固定套管组件、调节套管和钢丝绳。通过在钢丝绳外部增加套管，实现软吊绳在吊顶内部的硬固定与高度调节的双重特性，使其在工程使用中的适用性更广，实用性更强。2.2.1 固定套管组件由场外预制加工完成将一根主镀锌钢管一端焊接于基层钢板的中心位置，同时在周边斜向焊接3根支撑管。其中主镀锌钢管下端内表面配有内牙螺纹，钢管中间位置预留钢丝绳孔位，孔位同侧，将U形圆钢焊接于基层钢板上，形成固定套管组件。镀锌钢管外表面有与固定套管组件中主镀锌钢管下端内牙螺纹相配套的外牙螺纹，通过旋转螺纹，将调节套管与固定套管连接起来。其中调节套管的下端与天花完成面平齐，以保护天花面板。现场也可根据所需高度，调节套管长度。钢丝绳的上端穿过U形圆钢，一端用钢丝绳夹进行固定，下端则穿过孔洞、调节套管的内部，从调节套管的下端开口伸出，进行吊装。需要调节吊装物高度时，可松动绳夹调节钢丝绳的长度，从而实现调节其吊装物的高度。箱体单元主要由若干个异形箱体模块组成，通过拼接、安装，实现飘带状螺旋上升的整体造型。每个箱体根据加工编号、图纸标注，确定好箱体单元的具体位置。箱体单元之间通过背面的背锁式连接件、侧边的螺栓孔安装固定，形成一个整体的箱体单元。箱体顶部、底部根据飘带屏造型弧度的变化而改变，箱体两侧的斜切面随着造型的变化而改变。为保证箱体的稳定、牢固，在箱体正面分别加设水平向和纵向加强肋。箱体单元厚度依据内部设备所需尺寸进行确定，其中设备的线路也可隐蔽于箱体内部。左右两侧上、下分别预留用于安装的螺栓孔，中间预留线路孔。箱体单元背面设置多个散热孔，内部设置防尘网，散热孔造型根据所需的设计风格进行调整。装配式飘带状螺旋造型LED屏项目应用情况及经济效益装配式飘带状螺旋造型LED屏现已应用于深圳建筑装饰（集团）有限公司的兴业银行股份有限公司长春分行装饰（一标段）项目中，不仅具有散热良好、安装便捷、安全可靠等特点。在交付使用后，飘带状螺旋造型LED屏使整个空间的氛围感更加活跃，科技感更强，提升了整体的空间品质，达到良好的装饰效果。本技术中采用了BIM技术放线定位，模拟箱体尺寸建模裁切，使铝合金箱体所需板材的损耗率降低13%，同时提升了现场施工人员放线效率35%。
