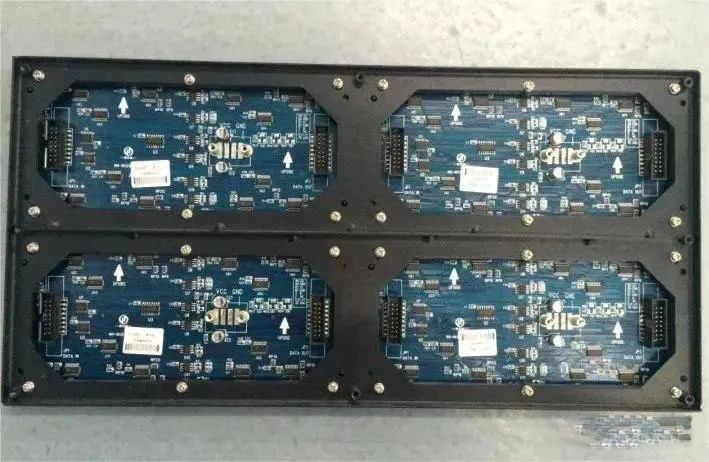

维修led显示屏电路板技术的5个狠招！

September 16, 2020

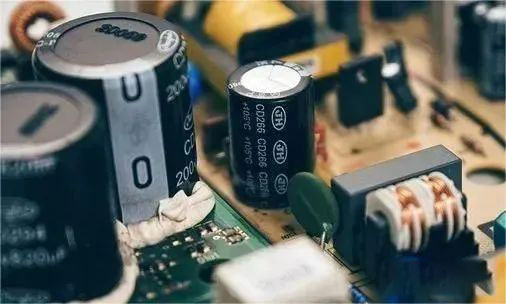

1、电路板电容损坏的故障特点及维修

电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。

电容损坏表现为：1.容量变小;2.完全失去容量;3.漏电;4.短路。

2、电阻损坏的特点与判别

常看见许多初学者在检修电路板时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。

电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。

我们先可以观察一下电路板上低阻值电阻有没有烧黑的痕迹，再根据电阻损坏时绝大多数开路或阻值变大以及高阻值电阻容易损坏的特点，我们就可以用万用表在电路板上先直接量高阻值的电阻两端的阻值，如果量得阻值比标称阻值大，则这个电阻肯定损坏(要注意等阻值显示稳定后才下结论，因为电路中有可能并联电容元件，有一个充放电过程)，如果量得阻值比标称阻值小，则一般不用理会它。这样在电路板上每一个电阻都量一遍，即使“错杀”一千，也不会放过一个了。

3、运算放大器的好坏判别方法

放大器具有“虚短”和“虚断”的特性，这两个特性对分析线性运用的运放电路十分有用。为了保证线性运用，运放必须在闭环(负反馈)下工作。如果没有负反馈，开环放大下的运放成为一个比较器。如果要判断器件的好坏，先应分清楚器件在电路中是做放大器用还是做比较器用。

根据放大器虚短的原理，就是说如果这个运算放大器工作正常的话，其同向输入端和反向输入端电压必然相等，即使有差别也是mv级的，当然在某些高输入阻抗电路中，万用表的内阻会对电压测试有点影响，但一般也不会超过0.2V，如果有0.5V以上的差别，则放大器必坏无疑!

如果器件是做比较器用，则允许同向输入端和反向输入端不等，
同向电压>反向电压，则输出电压接近正的最大值;同向电压<反向电压，则输出电压接近0V或负的最大值(视乎双电源或单电源)。
如果检测到电压不符合这个规则，则器件必坏无疑!
这样你不必使用代换法，不必拆下电路板上的芯片就可以判断运算放大器的好坏了。

4、万用表测试SMT元件的小窍门

有些贴片元件非常细小，用普通万用表表笔测试检修时很不方便，一是容易造成短路，二是对涂有绝缘涂层的电路板不便接触到元件管脚的金属部分。这里告诉大家一个简便方法，会给检测带来不少方便。

取两枚最小号的缝衣针，(深度工控维修技术专栏)将之与万用表笔靠紧，然后取一根多股电缆里的细铜线，用细铜线将表笔和缝衣针绑在一起，再用焊锡焊牢。这样用带有细小针尖的表笔去测那些SMT元件的时候就再无短路之虞，而且针尖可以刺破绝缘涂层，直捣关键部位，再也不必费神去刮那些膜膜了。

5、电路板公共电源短路故障的检修方法

电路板维修中，如果碰到公共电源短路的故障往往头大，因为很多器件都共用同一电源，每一个用此电源的器件都有短路的嫌疑，如果板上元件不多，采用“锄大地”的方式终归可以找到短路点，如果元件太多，“锄大地”能不能锄到状况就要靠运气了。在此推荐一比较管用的方法，采用此法，事半功倍，往往能很快找到故障点。

要有一个电压电流皆可调的电源，电压0-30V，电流0-3A，此电源不贵，300元左右。将开路电压调到器件电源电压水平，先将电流调至最小，将此电压加在电路的电源电压点如74系列芯片的5V和0V端，视乎短路程度，慢慢将电流增大，用手摸器件，当摸到某个器件发热明显，这个往往就是损坏的元件，可将之取下进一步测量确认。当然操作时电压一定不能超过器件的工作电压，并且不能接反，否则会烧坏其它好的器件。
