  • 技术|显示屏驱动电路
    September 16, 2020

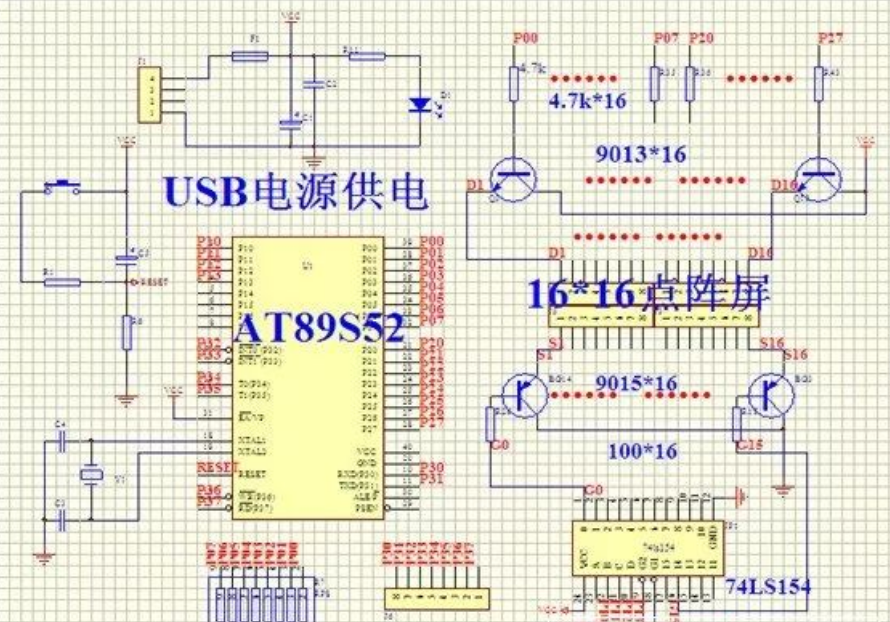

    显示屏驱动电路的原理图如下:显示屏驱动电路主要由主芯片控制电路、电源电路、控制信号放大电路等组成。



    01

    主芯片控制电路

    该部分电路主要由AT89S52和74LS154组成。单片机的P0和P2号控制显示信号的输出,P1号的低4位控制74LS154的译码输入,从而控制扫描信号的输出。


    02

    电源电路

    整个电路的供电由USB电源提供,利用我们的电脑主机USB接口可以输出+5V电压,方便我们在实验室调试

    03

    控制信号放大电路

    为提供负载能力,在P0和P2口接16个常用9013的NPN三极管放大驱动信号。电路中列方向由p0口和p2口完成扫描,由于p0口没有上拉电阻,因此接一个1k*8的排阻上拉。


    行方向则由4—16译码器74LS154完成扫描,它由89C51的P1.0---P1.3控制。同样,驱动部分则是16个9015的三极管完成的。
