外观检查就是目测或利用一些简单仪器，如立体显微镜、金相显微镜甚至放大镜等工具检查PCB的外观，寻找失效的部位和相关的物证，主要的作用就是失效定位和初步判断PCB的失效模式。外观检查主要检查PCB的污染、腐蚀、爆板的位置、电路布线以及失效的规律性、如是批次的或是个别，是不是总是集中在某个区域等等。另外，有许多PCB的失效是在组装成PCBA后才发现，是不是组装工艺过程以及过程所用材料的影响导致的失效也需要仔细检查失效区域的特征。

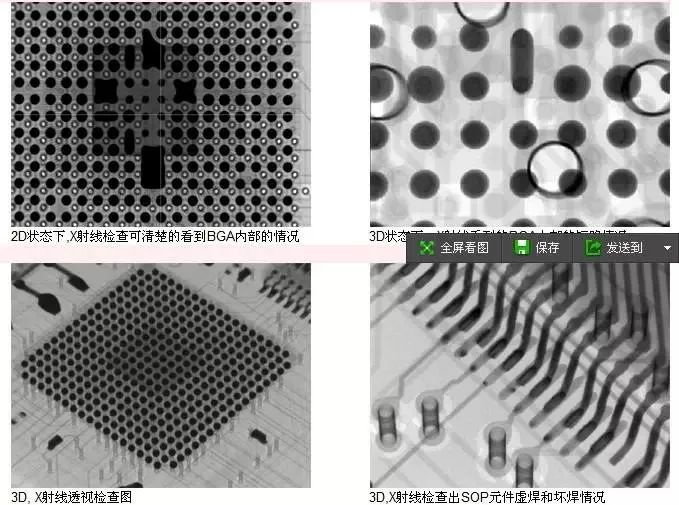

对于某些不能通过外观检查到的部位以及PCB的通孔内部和其他内部缺陷，只好使用X射线透视系统来检查。X光透视系统就是利用不同材料厚度或是不同材料密度对X光的吸湿或透过率的不同原理来成像。该技术更多地用来检查PCBA焊点内部的缺陷、通孔内部缺陷和高密度封装的BGA或CSP器件的缺陷焊点的定位。目前的工业X光透视设备的分辨率可以达到一个微米以下，并正由二维向三维成像的设备转变，甚至已经有五维（5D）的设备用于封装的检查，但是这种5D的X光透视系统非常贵重，很少在工业界有实际的应用。

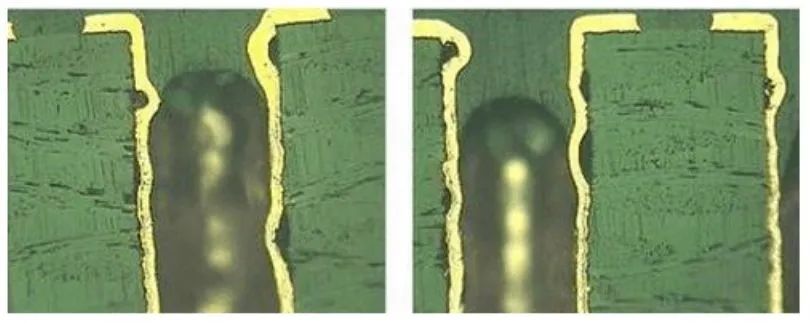

切片分析就是通过取样、镶嵌、切片、抛磨、腐蚀、观察等一系列手段和步骤获得PCB横截面结构的过程。通过切片分析可以得到反映PCB（通孔、镀层等）质量的微观结构的丰富信息，为下一步的质量改进提供很好的依据。但是该方法是破坏性的，一旦进行了切片，样品就必然遭到破坏；同时该方法制样要求高，制样耗时也较长，需要训练有素的技术人员来完成。要求详细的切片作业过程，可以参考IPC的标准IPC-TM-650 2.1.1和IPC-MS-810规定的流程进行。
