    • LED显示屏220V电源线要怎么接？
    September 16, 2020

    拿门头屏来看，一般来说大多采用“一”字接法和“T”字接法两种。

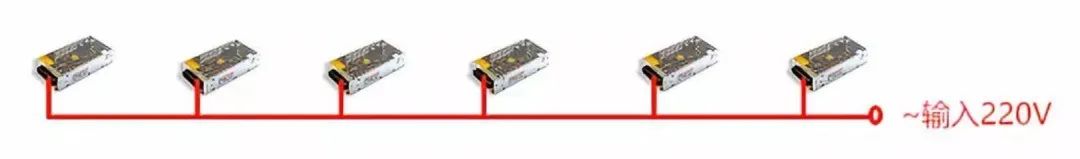

    可是很多做广告的朋友对电工原理都不了解，大多采用的都是“一”字接法。这样的接法很简单，把开关电源一字排开，通电即可使用。


    但是殊不知，如果电源线接的太长了，除了电源电压的压降比价大，电线起火的风险也极大。

    我们通过LED显示屏功耗及电缆的计算，我们知道2.5平方毫米铜电源线的安全载流量--28A。那按照200W的开关电源每台计算的话，可以带到30个电源，也就是说按照“一”字型连接法，可以“串联”30个开关电源。（实际使用中建议带24个200W开关电源）30个电源一字排开，一般一根线需要留一米的长度，三十台连起来就需要二十九米的线缆并接。那么从220V接入端到最后一个电源，我们可以拿万用表测试一下电压，电压基本降到了200V左右。最末一端的电缆线，因为只带了一台开关电源的负载，那么它的压力是最小的，只有200W。而最初的第一段电缆线，相当于带的是29台开关电源的负载，它的压力是最大的，相当于是5.8KW。如果有用户为了节约费用，使用非国标的线缆或者更换成1.5平方的线缆，那么埋下的风险是极大的。

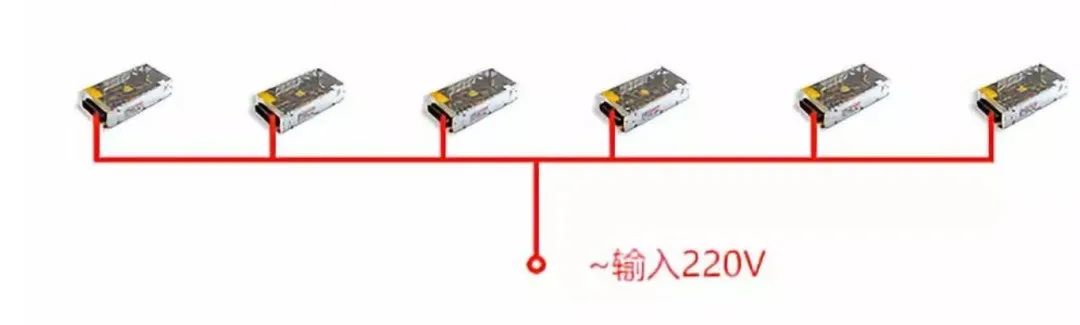

    所以建议如果电源接的比较多的话，不如采用“T”字型接法。


    接法简述：从30个开关电源的中间接入220V的输入电源，两头开关电源每组15个。15个开关电源的总功率是3KW,线缆所带载的电流是13.6A,而且使用1.5平方的线缆就够了，并且不会出现像上述的压降现象，这样的接法安全又有保障。但是在计算电源功率的时候一定不要往最大值状态去计算使用。
